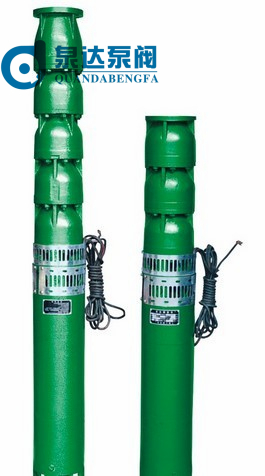

QJ型多級潛水泵,深井泵是將深井泵中的地下水提到地面的工具。永嘉泉達泵閥制造有限公司生�。它把電動機與水泵裝在一�,放到井中去,直接由電動機驅動水泵的葉輪旋轉,將井水提上�,可以企�(yè)城市農村排灌之用,其特點“泵結構簡�,性能較好,安裝使用方便�
QJ型多級潛水泵,深井泵使用條件:
QJ型多級潛水泵,深井泵可在下列條件下連續運行使用�
1.額定頻率�50HZ,額定電壓為380±5%V的三相交流電��
2.水泵進水口必須在動水�1米位以下,但潛水深度不得超過靜水位以�70�,電機下端距井底水深最少在1米以��
3.水溫一般不得高�20�.
4.水質要求:(1)水中含砂量不大�0.01%(重量比��
�2)PH值在6.5~8.5范圍�
�3)氯離子含量不大�400毫克/��
5.要求井正�,井壁光滑,不得有井管錯��

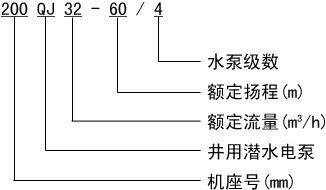

QJ型多級潛水泵,深井泵型號意義:
QJ型多級潛水泵,深井泵產品特點:
1、潛水多級泵為離心式或混流式;采用水潤滑軸承;與電機的聯接采用聯軸器剛性聯�。泵葉輪在電機帶動下旋轉產生離心力,使液體能量增加經泵殼的導流作用進行提水。在水泵上端設有逆止閥體,防止電泵停機時,因揚水管中倒流的水損壞工作部件。閥上有泄水孔,可將管路中的水緩緩放�,防止冬天凍裂管�� (注:低揚程潛水泵不設逆止閥體)
2、深井潛水泵電機為密閉充水濕式結�。電機定子繞組采用耐水的聚乙烯絕緣,尼龍護套多層結構的電磁�。導軸承及推力軸承均采用水潤滑材質。電機內部充滿清水,用以冷卻電機和潤滑軸�。電機底部裝有調壓膜,用以調整由電機溫升引起的機體內清水的脹縮壓�。電機的上端軸上裝有防砂機構,用來阻止水中泥砂進入深井潛水泵機體內��
3、管路部分:用以聯接多級泵使其吊裝在機井中,將水輸送到地面上去。主要由短輸水管、輸水管、彎�、夾板等部電泵的安裝件組成。短輸出管是輸水管路與多級泵的連接過渡部件。彎管安裝在井口�,以改變水流的傳送方�。夾板是在化工泵的安裝過程中吊裝和固定輸出管��

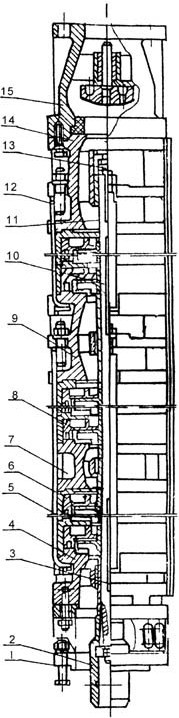

QJ型多級潛水泵,深井泵結構圖�
編號
|
零件名稱
|
|
1
|
進水節
|
2
|
聯軸�
|
3
|
�
|
4
|
吸入�
|
5
|
泵殼
|
6
|
導葉
|
7
|
中軸承體
|
8
|
葉輪
|
9
|
聯接�
|
10
|
泵軸
|
11
|
長軸�
|
12
|
扁拉�
|
13
|
軸頭螺母
|
14
|
上軸承體
|
15
|
逆止閥體
|

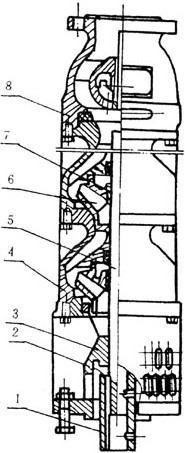

編號
|
零件名稱
|
|
1
|
聯軸�
|
2
|
�
|
3
|
進水節
|
4
|
導流�
|
5
|
泵軸
|
6
|
葉輪
|
7
|
錐形�
|
8
|
逆止閥體
|
QJ型多級潛水泵,深井泵結構說明:
1、QJ型多級潛水泵,深井泵機組由:水�、潛水電機(包括電纜�、輸水管和控制開關四大部分組��
潛水泵為單吸多級立式離心泵:潛水電機為密閉充水濕�、立式三相籠異步電動�,電機與水泵通過爪式或單健筒式聯軸器直接;配備有不同�(guī)格的三芯電纜;起動設備為不同容量等級的空氣開關和自偶減壓起動�、輸水管為不同直徑的鋼管制成、采用法蘭聯�,高揚程式電泵采用閘閥控制�
2、潛水泵每級導流殼中裝有一個橡膠軸�;葉輪用錐形套固定在泵軸�;導流殼采用螺紋或螺栓聯成一��
3、高揚程潛水泵上部裝有止回閥,避免停機水垂造成機組破壞�
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封,防止流砂進入電機�
5、潛水電機采用水潤滑軸承,下部裝有橡膠調壓膜、調壓彈�,組成調壓室,調節由于溫度引起的壓力變�;電機繞組采用聚乙稀絕緣,尼龍護套耐用消費品水電磁線,電纜聯接方式按QJ型電纜接頭工�,把接頭絕緣脫去刮凈漆層,分別接�,焊接牢固,用生橡膠繞一�。再用防水粘膠帶�2~3�,外面包�2~3層防水膠布或用水膠粘結包一層橡膠帶(自行車里帶)以防滲水�
6、電機密閉,采用精密止口螺栓,電纜出口加膠墊進行密封�
7、電機上端有一個注水孔,有一個放氣孔,下部有一個放水孔�
8、電機下部裝有上下止推軸�,止推軸承上有溝槽用于冷�,和它對磨的是不銹鋼推力盤,隨水泵的上下軸向��
QJ型多級潛水泵,深井泵用途:
是電機與水泵直聯一體潛入水中工作的提水機具,它適用于從深井提取地下水、也可用于河�、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用�,亦可供城市、工廠、鐵�、礦山、工地供排水使用�
QJ型多級潛水泵,深井泵安�、啟動與停車�
1、安裝前的檢查與準備�
(1)、檢查水井是否符合本泵使用條�,即井徑、垂直和井壁質量、以及靜水位、動水位、涌水量和水質條件等、若不符合使用條件必須采取相應措施,否則不能將泵下井�
(2)、檢查供電設備及供電線路能否保證電泵正常運行�
(3)、電源電壓和頻率是否符合使用條件�
(4)、按裝箱單位檢查零部件是否安�,并熟悉安裝使用說明��
(5)、檢查電氣線�,控制和保護裝置是滯合理安全可靠�
(6)、裝備好各種安裝使用工具豎立三角架和吊鏈(或其它吊裝工具)要安全、可�、使用方��
2、安�
(1)、機泵一體卸下濾水網,然后打開注水和放氣孔螺栓往機內注滿潔凈的清�,一定確保注滿,防止假滿。并檢查電機各部是滯漏水。發現漏水根據部件應調正膠墊上緊螺栓�
(2)、仔細檢查電纜和接頭有無碰傷或損�,發現問題及時包扎�
(3)、用500伏兆歐表測定繞阻的絕緣電阻不低于5兆歐�
(4)、安裝保護開關和起動設備,并檢查電機內水是否灌滿,然后上緊注�、放氣孔螺栓,從閥體頂端灌水直至從進水節處流出瞬時起動電�(不超�1�),看電泵轉動方向是否和轉向標相同,若相反,調換電源接頭即可,然后上好護線�、濾水網準備安裝下井�
(5)、在泵的出水口安裝短輸水管一節,并用夾板夾住吊起落入井�,使夾板座落在井臺上�
(6)、再用一付夾板夾住另一節輸水管,然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下第一付夾�,使泵管下降井中又座落在井臺�,依次反復進行安裝,下�,直到全部裝�,最后一節夾板不卸將泵固定在井口上�
(7)、最后放上井�,彎彎,閘閥出水管等�
(8)、每次連接法蘭時要加膠墊,對正后緊固螺釘要對角線方向同時上�,防止歪斜漏水�
(9)、電纜線要固定在輸水管法蘭上凹槽內,每節都用綁繩固定�,下井過程要小心,電纜不能當吊繩使用,更不要碰傷電纜�
(10)、下泵過程有卡住現象,要想法克服卡點,不能強行下泵,以免卡死�
(11)、大口井等安裝泵時嚴禁人員下��
(12)、保護開關和起動設備應配有電�、電流表、指示燈,并安裝在配電盤�,放在井臺周圍適當的位置�
3、起�
(1)、用500伏兆歐表測量電機繞阻對地絕緣阻不低于5兆歐�
(2)、檢查三相電源線路,電壓是否符合�(guī)定各種儀�,保護設備及接線正確無誤后方可合閘起動�
(3)、起動后觀察電流、電壓是否符合規定范�,運轉聲音有無異常及震動現象�(fā)�,若不正常應及時找出原因處理解決�
4、停�
(1)、關閉開關停�,再起動須等5分鐘或更長的時間,以防電機溫升過�,停車后最好切斷電��
(2)、保護開關不得停�,或用鉛絲銅絲加大保險絲的作法是錯誤��
QJ型多級潛水泵,深井泵維修與保養�
1、電泵運行中要經常觀察電�、電壓表和水的流�,力求電泵在額定工況下運行�
2、應用閥門調節流量、揚�、不得超載運�。有下列情況之一應立即停止運行:
(1)、額定電壓時電流超過額定值;
(2)、額定揚程下,流量較正常情況下降低較��
(3)、絕緣電阻低�0.5兆歐�
(4)、動水位降至泵吸入口��
(5)、電器設備及電路不合�(guī)定時�
(6)、電泵有突然聲呼或較大的震動時;
(7)、保護開關頻繁跳閘時�
3、要經常不斷的觀察儀�,檢查電器設備每半個月測一次電機絕緣電�,電阻值不低于0.5兆歐�
4、每排灌期(2500小時)進行一次檢修保�,更換損壞的易損��
5、電泵的起吊與裝卸:
(1)、拆開電�,斷離電源;
(2)、用安裝工具逐步拆卸出水管、閘�、彎管,并用夾板將泵吊起取出井蓋,并用另一付夾板夾緊下一節輸水管,這樣依次,逐節拆卸將泵吊出井外�(在吊拆過程發現有卡住不能強行起吊,應上下左右活動克服卡點安全吊卸)�
(3)、拆下護線板,濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜�
(4)、取出聯軸器上鎖圈,擰下固定螺釘,拆下連接螺栓,使電機、水泵分��
(5)、放出電機同內充��
(6)、水泵的拆卸�
用拆裝拆�,左旋卸下進水節,用拆裝筒在泵下部沖擊錐形套,葉輪松動后,取出葉�、錐形套、卸下導流殼,這樣依次卸完葉輪、導流殼、上導流�,止回閥等�
(7)、電機拆卸:
依次拆下底座、止推軸�、推力盤、下導軸承座連接�、甩水器,取出轉�,拆下上導軸承座、定子等�
6、電泵的裝配�
裝配前檢查清洗各零部件的鐵銹、污泥,各配合面要涂黃油防銹,水泵大螺紋聯接處要涂鉛��
(1)、電機的裝配次序�
定子組裝,下忖軸承座組裝,轉子組裝。推力盤,左扣螺�,止推軸承組接,底座組裝,上導軸承座組裝,骨架油封,連接�。調整調整螺柱,使電機軸伸符合規定的要求。然后上好調好膜、調壓彈簧及��
(2)、水泵的裝配�
將軸和進水節固定在安裝座上,用拆裝筒將葉�、錐形套固定在軸�,再裝上導流�、葉輪,�。�。�。這樣依次裝完上流殼、止回閥�。八級以下的電機水泵部分裝配�,首先在進水節和上導軸承座接觸平面間均勻分布,加相�3~3.5毫米墊片3~4�,然后均勻上好拉筋螺�,裝上聯軸器、泵�、上好固定螺柱以及鎖圈,用拆裝筒將葉�、錐形套固定在泵軸上,再裝上導流�,葉輪�。���。這樣依次裝完上導流殼�。泵裝好后松開拉筋螺�,取墊片,再把拉筋螺母均勻上緊,然后從聯軸器處轉 動電�、轉動必須均��
(3)、機組總�,如前所��
